Especificación para el centro de trabajo de vidrio
Introducción de la máquina

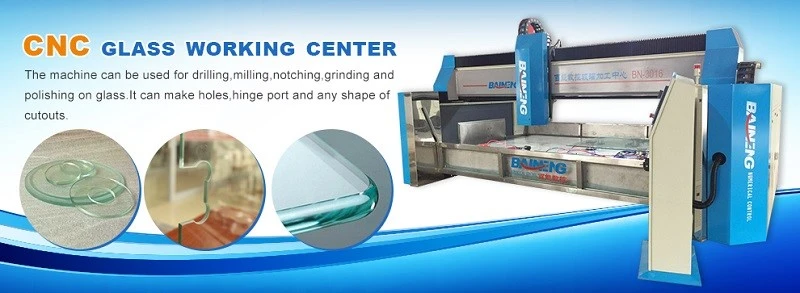

El centro de trabajo de vidrio CNC es una máquina de nueva generación que es profesional para el procesamiento profundo de vidrio. Adoptamos el sistema CNC TAIWAN SYNTEC combinado con el software BAINENG. Se completa automáticamente desde el diseño del patrón hasta el procesamiento del producto. Se puede utilizar para glasear, cantear, fresar, perforar, dar forma, biselar, escribir y pulir vidrio. Por lo tanto, es una buena opción para la producción en masa de espejos LED, vidrio de construcción, vidrio para muebles, vidrio decorativo y vidrio para baños.
OperantePrincipio
En primer lugar, diseñe los patrones con el software CAD, luego transfiera el dibujo CAD al sistema Baineng y establezca los parámetros. El sistema Baineng puede calcular la mejor ruta y generar código. En tercer lugar copie los códigos a la computadora. La computadora leerá los códigos y los transferirá a la máquina, para que la máquina pueda comenzar a funcionar automáticamente.
Función
La máquina se puede utilizar para cortar, perforar, fresar, hacer muescas, rectificar bordes, biselar, escribir y pulir sobre vidrio.
espejo led hacer
Solicitud
La máquina se puede aplicar para la producción en masa de vidrio de construcción, vidrio para muebles, vidrio decorativo, vidrio artístico, vidrio de cocina, etc., de modo que pueda ahorrar mucho trabajo y costos.
Ventajas.
1) Excepto BN-T2412, otros tres modelos BN-T2620/BN-T3016/BN-T3020 pueden procesar al menos dos láminas de vidrio a la vez (como debajo de la imagen), cuando la máquina termina una lámina de vidrio y luego procesa el vidrio B. hoja, mientras tanto puede descargar la terminada y cargar una nueva hoja de vidrio. Para que la máquina no deje de funcionar y ahorre mucho tiempo. La eficiencia se puede aumentar en un 25%-30%. Muchas otras máquinas solo pueden procese una lámina de vidrio a la vez. Cuando termine esta lámina de vidrio, la máquina debe detenerse y esperar a que la gente cambie la lámina de vidrio nueva.
2) Ventaja del software
En primer lugar, haga el dibujo con CAD, luego transfiera el dibujo CAD al software Baineng y establezca los parámetros. El software Baineng puede calcular la mejor ruta y generar código. En tercer lugar, copie los códigos al sistema de control Syntec. El sistema Syntec leerá los códigos y los transferirá a la máquina, para que la máquina pueda comenzar a funcionar automáticamente, incluido el cambio automático de herramientas.
3) Nuestra máquina tiene alta velocidad de procesamiento y gran precisión. Tomemos como ejemplo el esmerilado y pulido de puertas de ducha, la capacidad de producción es de 4,5-5.5 metros por minuto.
La biblioteca de herramientas ocultas: a diferencia de otros fabricantes que hacen que las herramientas sean explosivas en el aire, desarrollamos la biblioteca de herramientas ocultas para protegerlas de la oxidación. Y el cambio de herramientas es completamente automático.
Detalles de configuración
1) Sistema CNC y control remoto inalámbrico de TAIWAN SYNTEC
2) Actuador, transductor y servomotor de TAIWAN SYNTEC
3)Equipos eléctricos de ALEMANIA Schneider
4) Husillo de bolas y lineal de TPI O HIWIN
5), husillo eléctrico

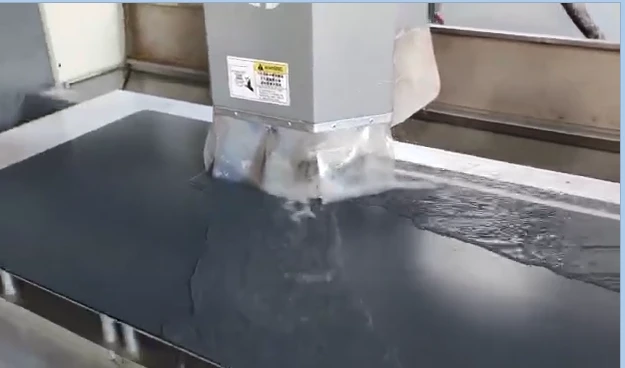

Adoptamos el agua central de descarga del husillo eléctrico (consulte la imagen debajo). El agua central no solo proporciona una función de enfriamiento para que pueda perforar, fresar y hacer muescas, sino que también aumenta la vida útil de las herramientas.
Parámetro técnico
|
MODELONO. |
BN-T2412 |
BN-T2416 |
BN-T2620 |
BN-T3016 |
BN-T3020 |
BN-T3720 |
|
Carrera del eje XYZ |
2400*1200*200mm |
2500*1700*200mm |
2600*2000*200mm |
3000*1600*200mm |
3000*2000*200mm |
3700*2000*200mm |
|
Velocidad del eje XY |
10-20(m/min) |
10-20(m/min) |
10-20(m/min) |
10-20(m/min) |
10-20(m/min) |
10-20(m/min) |
|
Velocidad del eje Z |
15(m/min) |
15(m/min) |
15(m/min) |
15(m/min) |
15(m/min) |
15(m/min) |
|
Tamaño máximo de vidrio |
2400*1200 (milímetro) |
2400*1600mm |
2600*2000 (milímetro) |
3000*1600 (milímetro) |
3000*2000(milímetro) |
3700*2000(milímetro) |
|
Tamaño mínimo de vidrio |
200*200 (milímetros) |
200*100 (milímetros) |
200*200 (milímetros) |
200*200 (milímetros) |
200*200 (milímetros) |
200*200(milímetro) |
|
Espesor del vidrio |
1-40 (mm) |
1-40 (mm) |
1-40 (mm) |
1-40 (mm) |
1-40 (mm) |
1-40(mm) |
|
Biblioteca de herramientas (PCS) |
1*4 |
2*4 |
2*5 |
2*4 |
2*5 |
2*5 |
|
Velocidad del husillo |
0-12000(r/min) |
0-12000(r/min) |
0-12000(r/min) |
0-12000(r/min) |
0-12000(r/min) |
0-12000(r/min) |
|
Potencia del husillo |
7.5-11(kilovatios) |
7.5-11(kilovatios) |
7.5-11(kilovatios) |
7.5-11(kilovatios) |
7.5-11(kilovatios) |
7.5-11(kilovatios) |
|
Potencia total de la máquina |
17-21kw |
17-21kw |
17-21kw |
17-21kw |
17-21kw |
17-21kw |
|
Voltaje |
380V |
380V |
380V |
380V |
380V |
380V |
|
Consumo interno de agua |
3 L/min |
3 L/min |
3 L/min |
3 L/min |
3 L/min |
3 L/min |
|
Consumo de agua externo |
100 l/min |
100 l/min |
100 l/min |
100 l/min |
100 l/min |
100 l/min |
|
Compresión de aire |
0.75MPA |
0.75MPA |
0.75MPA |
0.75MPA |
0.75MPA |
0.75MPA |
|
Peso |
4800 kilos |
5000 kilos |
6000 kilos |
6000 kilos |
6500 kilos |
8100 kilos |
|
Tamaño del envío |
5000*2300*2300 (milímetro) |
4700*2300*2300mm |
5200*2300*2300 (milímetro) |
5600*2300*2300 (milímetro) |
5600*2300*2300 (milímetro) |
6300*2300*2300 (milímetro) |
